关于垂直电梯的八个系统,你知道多少?

2021-03-03 15:41:22

垂直电梯相信我们日常生活出行接触使用的几率是非常高,市民们都认为自己懂得使用电梯了就代表了解了电梯,殊不知一台电梯能正常运行的同时还能保护乘客安全,则需要很多相应配件与系统来支持,下面弘为电梯就来介绍一下,组成一台普通的乘客电梯的八大系统。

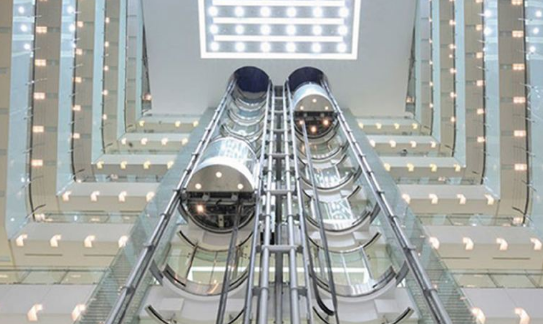

武汉垂直电梯

  一、曳引系统:电梯曳系统的功能是输出动力和传递动力,驱动电梯运行。主要由曳引机,曳引钢丝绳,导向轮和反绳轮组成。拽引机为电梯的运行提供动力,由电动机,拽引轮,连轴器,减速箱,和电磁制动器组成。拽引钢丝的两端分别连轿厢和对重,依靠钢丝绳和拽引轮之间的摩擦来驱动轿厢升降。导向轮的作用是分开轿厢和对重的间距,采用复绕型还可以增加拽引力。

  二、导向系统:导向系统由导轨,导靴和导轨架组成。它的作用是限制轿厢和对重的活动自由度,使得轿厢和对重只能沿着导轨做升降运动。

  三、门系统:门系统有轿厢门,层门,开门,连动机构等组成。轿厢门设在轿厢入口,由门扇,门导轨架,等组成,层门设在层站入口处。开门机设在轿厢上,是轿厢和层门的动力源。

  四、轿厢:轿厢是运送乘客或者货物的电梯组件。它是有轿厢架和轿厢体组成的。轿厢架是轿厢体的承重机构,由横梁,立柱,底梁,和斜拉杆等组成。轿厢体由厢底,轿厢壁,轿厢顶以及照明通风装置,轿厢装饰件和轿厢内操纵按钮板等组成。轿厢体空间的大小由额定载重量和额定客人数决定。

  五、重量平衡系统:重量平衡系统由对重和重量补偿装置组成。对重由对重架和对重块组成。对重将平衡轿厢自重和部分额定载重。重量补偿装置是补偿高层电梯中轿厢与对重侧拽引钢丝绳长度变化对电梯的平衡设计影响的装置。

  六、电力拖动系统:电力拖动系统由拽引电机,供电系统,速度反馈装置,调速装置等组成,它的作用是对电梯进行速度控制。拽引电机是电梯的动力源,根据电梯配置可采用交流电机或者直流电机。供电系统是为电机提供电源的装置。速度反馈系统是为调速系统提供电梯运行速度信号。一般采用测速发电机或速度脉冲发生器与电机相连。调速装置对拽引电机进行速度控制。

  七、电气控制系统:电梯的电气控制系统由控制装置,操纵装置,平层装置,和位置显示装置等部分组成。其中控制装置根据电梯的运行逻辑功能要求,控制电梯的运行,设置在机房中的控制柜上。操纵装置是由轿厢内的按钮箱和厅门的召唤箱按钮来操纵电梯的运行的。平层装置是发出平层控制信号,使电梯轿厢准确平层的控制装置。所谓平层,是指轿厢在接近某一楼层的停靠站时,欲使轿厢地坎与厅门地坎达到同一平面的操作。位置显示装置是用来显示电梯所在楼层位置的轿内和厅门的指示灯,厅门指示灯还用尖头指示电梯的运行方向。

  八、安全保护系统:安全保护系统包括机械的和电气的各种保护系统,可保护电梯安全的使用。机械方面的有:限速器和安全钳起超速保护作用,缓冲器起冲顶和撞底保护作用,还有切断总电源的极限保护装置。电气方面的安全保护在电梯的各个运行环节中都有体现。
